HR/HD3133型粘胶短丝切断机

产品简介

产品说明:

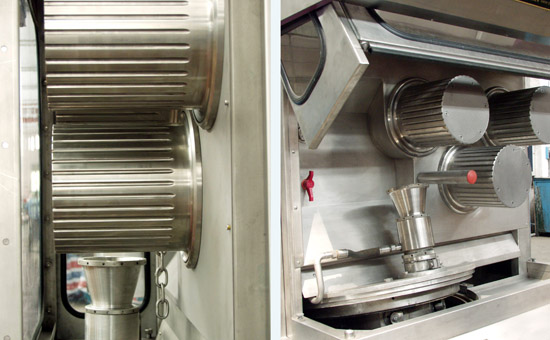

本机是粘胶短纤维生产线的单元机之一,位于纺丝牵伸工序后,通过一个三辊喂给装置将粘胶丝束以设定的速度送到丝束注射器,在丝束注射器里通过水流的注射作用连续地将丝束送向配插在磨环上的管状定刀下端,紧贴磨环下平面而不断旋转的刀片将丝束按照预定的尺寸切断后注入落料斗,在落料斗里被切断的短纤维由水流冲进底部的出料口。

产品参数

主要规格:

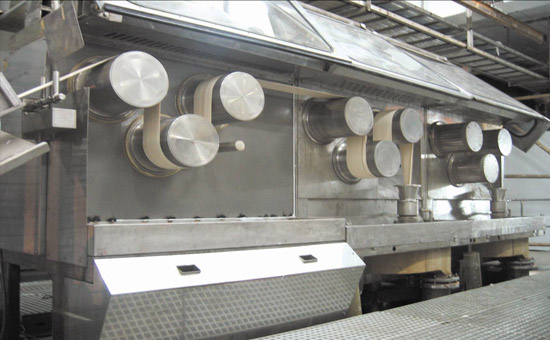

1、机器型式:水流式切断机每台车有两套牵伸切断装置,工作时使用一套,另一套备用。
2、车别:本机分左右手车。面对丝束引进方向,传动部分在左侧的为左手车,在右侧的为右手车。
3.丝束输入速度:(30~80)m/min
4.切断能力:(500~1000)x 104 dtex
5.刀盘直径:φ546mm
6、装刀数目: 可装两把刀、三把刀或六把刀
7、丝束喂入口直径:φ146mm,φ170mm
8、牵引辊规格:φ300mm x 300mm
9、切断纤维长度:30mm ~120mm
10、驱动电机功率: 刀盘驱动电机 5.5kW(共两套) 牵引辊驱动电机 1.5kW X3(共两套)
11、调速方式:单轴变频电机变频调速
注射器用水: 压力0.3Mpa,流量为5m3/h, 温度60℃~65℃,过滤精度100μ
12、压缩空气:
压力0.4 Mpa~0.5Mpa,过滤精度50
13、外形尺寸: 3171mm X 1505mm X 3850mm
14、机器重量:约4.2t
